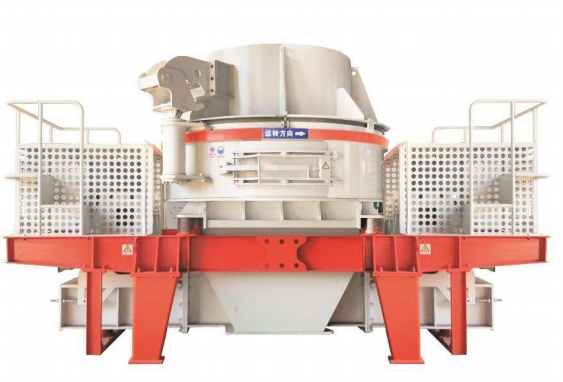

立轴冲击式破碎机(制砂机)

本公司生产的TL制砂机是在VS I系列制砂机基础上充分吸取国内、国际先进技术，而研发的集

制砂、整形功能于- -体的破碎机，经该设备破碎后的石料其产量大、效率高、成品料粒型好、级配

优等,生产出来的机制砂符合国标砂要求。TL系列制砂机的破碎腔内关键部件采用超耐磨件制造，总

成轴承均采用国际知名轴承如: NSK、TWB、SKF等，使设备的破碎率更高，使用寿命更长，大大的

降低了生产运营成本，保障客户利益最大化。

TL系列制砂机按破碎腔结构分为“石打石”“石打铁" 两个系列产品，“石打石” 系列设备是

以石料整形为主减少成砂量而设计的5mm成砂率20-40%。而“石打铁"是以增加成砂量，提高破碎

率而设计的，5mm的成砂率可达35-60%针对于不要求成砂量的客户推荐选用“石打石”系列的机型，

对于成砂量要求大的以至要求全制砂的客户推荐选用“石打铁”系列的机型。

产品工作原理How the product works

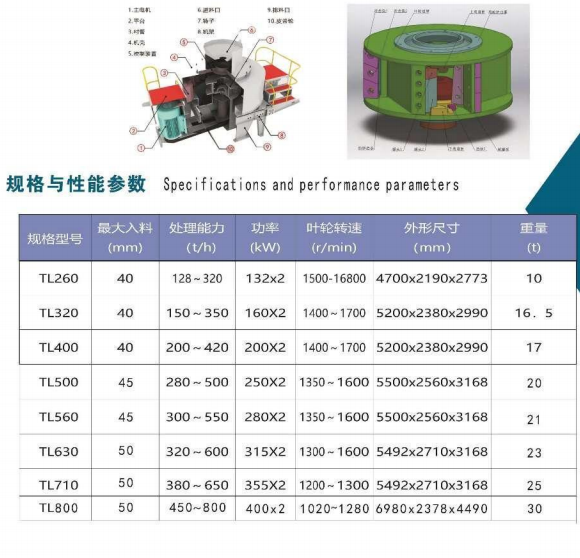

TL制砂机拥有两种进料模式，全中心进料:物料落入进料斗，经中心进料孔进入高速旋转的叶轮

后被充分加速并经发射口抛出，首先与反弹后自由下落的一部分物料进行撞击，然后一起冲击到周

围的涡流腔内的涡状料衬上(或反击块上)，先被反弹到破碎腔的顶部，后偏转向下运动，与从叶

轮流道发射出来的物料撞击形成连续的物料幕，末了经由下部排料口排出。中心进料伴随环状瀑落

进料:物料落入进料斗，再经环形孔落下，被散料盘分成两股。一股经分料盘进入高速旋转的叶轮，

另一股从分料盘的四周落下，进入叶轮的物料，在叶轮内被迅速加速后高速抛出，首先与散料盘四周

自由落体的另一部分物料冲击破碎，然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上)，

先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，

末了经下部排料口排出。

产品特点Product character istics

1.成本低，磨损小

制砂机合理简单的结构、使其在生产过程中可低成本运行，采用“石打石”破碎

原理大大减小了物料对易损件的磨损，降低了设备运行成本

2.功能齐全，制砂效果好

具有细碎、粗磨功能;能够全中心进料，也可瀑落与中心同时进料;可对石料单

独制沙，也能单独整形，还可以制沙、整形同时进行，成品砂石粒形好，针片状

含量低，宜骨料整形、人工制砂及高等级公路骨料生产

3.物料适用范围广

可加工200多种自然界石料，包含多种中硬、特硬物料;能够加工含水份8%左右的!

石料，受物料水分含量影响小.

4.节能环保，粉尘污染小整机密封可靠，工作时噪声低于75分贝;配置恰当的环保

设施，可大大降低现场粉尘量;产品呈立方体，堆积密度大，铁污染非常小，更节

能环保
